2025/12/18
自動車の電子・電気アーキテクチャは、分散型からドメイン制御セントラル集中型へと加速度的に進化しており、システム設計は以下の重要な課題に直面しています。
• システム集積度：機能数が継続的に増加。外付け部品点数を削減し、PCB空間レイアウトを最適化するために高集積ソリューションが求められます。
• 消費電力管理：低電力待機、高速ウェイクアップ、マルチモードでのエネルギー消費制御のニーズが高まり、設計バランスの確保が一層難しくなっています。
• バスシステム設計：CAN FD、LINなどマルチバスアーキテクチャが広く応用されており、高速通信、低干渉性能、ネットワークウェイクアップメカニズムの両立、通信信頼性と車両全体の消費電力レベルの確保が必要です。

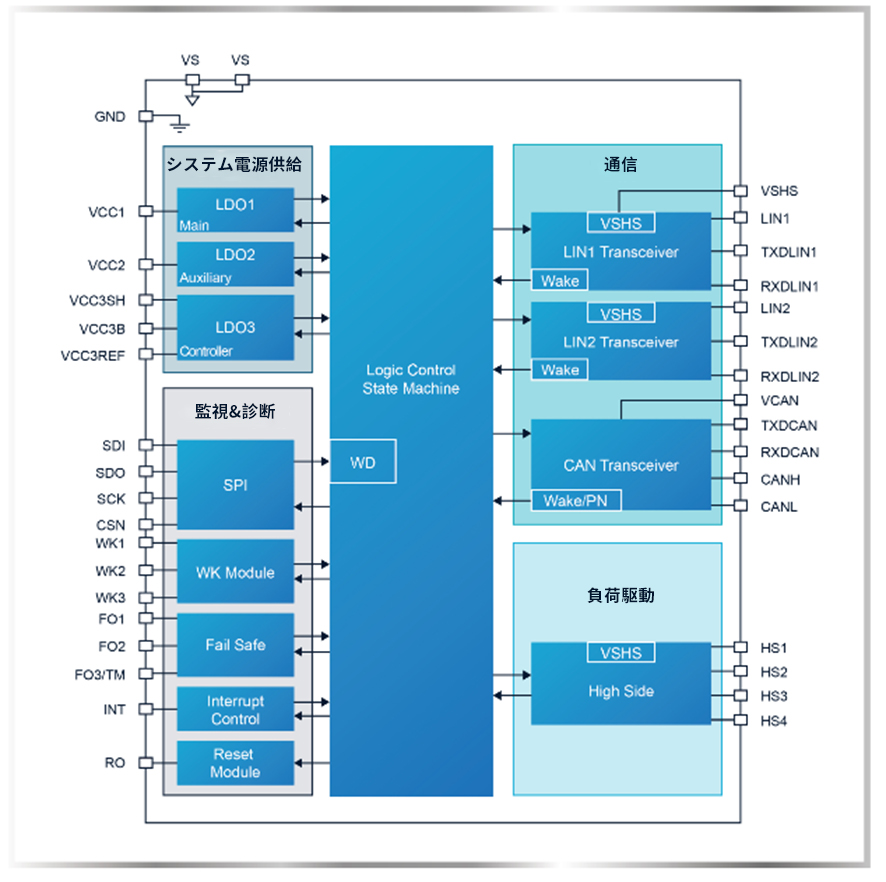

NOVOSENSEが新たに発表したNSR926Xシリーズ車載グレードSBCは、3チャンネルの低ドロップアウトレギュレータ（LDO）、4チャンネルのハイサイドドライバー（HSS）、LINトランシーバー、およびパーシャルネットワーキング（Partial Networking, PN）機能付き高速CANトランシーバーを集積し、マルチインワンのプラットフォームレベル設計を採用し、電源供給、通信、駆動の機能に対するインテリジェントカーコントロールモジュールの集積化ニーズを全面的に満たし、次世代カーエレクトロニクスアーキテクチャの効率的なアップグレードを支援します。
パッケージング＆型番選定
NSR926Xは7mm × 7mm QFN-48パッケージを採用し、ウェッタブルフランク構造を備え、AOI検査をサポートしています。AEC-Q100 Grade 1車載認証に適合し、車体制御モジュール（BCM）、テールゲート制御ユニット、ステアリングシステムモジュール、シフトセレクターモジュールなどの車載電子システムに幅広く応用可能です。

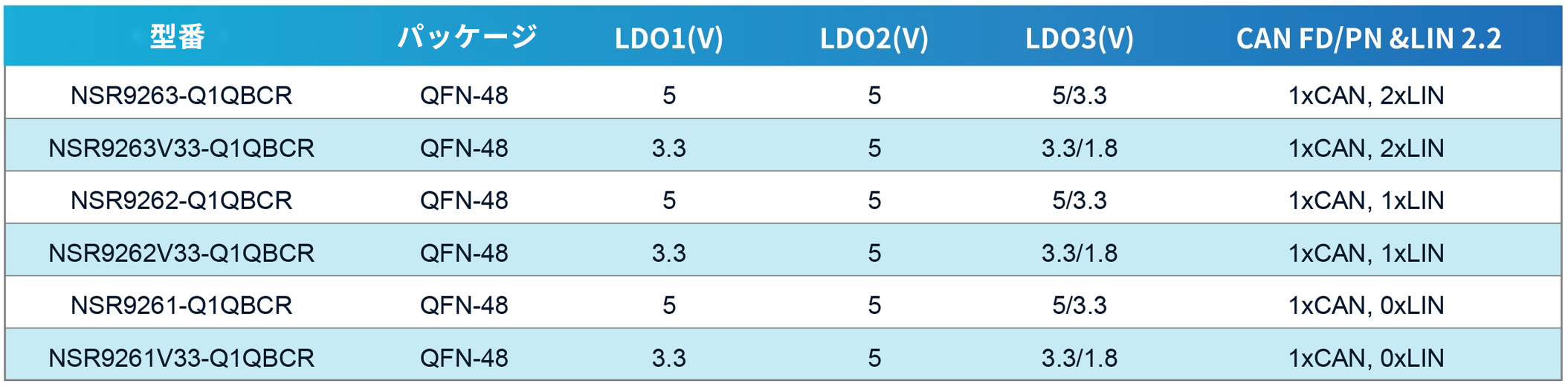

NSR926Xシリーズ製品一覧
製品の特長
3チャンネルのLDO出力を集積し、多電圧ドメインでの電源供給ニーズに対応
• LDO1：メイン安定化出力。5V/250mA（NSR926X）または3.3V/250mA（NSR926XV33）を提供し、MCUの電源供給に適しています。
• LDO2：補助安定化出力。5V/100mAを提供し、ボード外使用保護機能を備えています。
• LDO3：設定可能電圧出力。5Vまたは3.3V（NSR926X）、3.3Vまたは1.8V（NSR926XV33）の選択をサポートし、外部PNPトランジスタと連携してボード外電源供給やLDO1との負荷共有に使用できます。
4チャンネルのハイサイドスイッチ（HSS）を集積し、車体システムの多様な負荷制御ニーズに対応
• HS1、HS2：3Ωのオン抵抗を備え、中電力負荷に適合します。
• HS3、HS4：6Ωのオン抵抗を備え、軽負荷制御に適しています。
4チャンネルのHSは大容量コンデンサ起動を伴うアプリケーションシナリオ向けに設計を最適化、起動性能と短絡保護ニーズを両立。
CAN FDとLINバス通信をサポート、複雑な車載ネットワークアーキテクチャに適合
• CANトランシーバー：最高5 Mbit/sのFD通信をサポート。CANパーシャル・ネットワーキング（Partial Networking, PN）機能およびCAN FDフォールトトレラントモードと互換性があり、ISO 11898-2:2016およびSAE J2284標準に準拠しています。
• LINトランシーバー：LIN 2.2プロトコルをサポート。ISO 17987-4およびSAE J2602標準に準拠しています。
7種類のステートマシンモードを集積、多様なアプリケーションシーンに適合
• 初期化モード - Init Mode
• 正常動作モード - Normal Mode
• 低消費電力モード - Stop/Sleep Mode
• 故障保護モード - Restart/Fail-safe Mode
• ユーザーデバッグモード - Test Mode
完全なスマートウェイクアップおよびシステム監視/故障診断機能を集積
• WKポートは電圧検出およびリモートウェイクアップ機能をサポート。高電圧測定機能を備え、WK1とWK2を介して高電圧検出と予備測定モードの切り替えを実現できます。
• 16ビットSPIインターフェースを介した柔軟な設定とシステム状態の監視をサポート。
• 故障出力/汎用IO：3系統のFail出力を備え、故障状態の表示をサポート。FO2/FO3は汎用IOまたはウェイクアップソースとして設定可能です。
• Fail-safe安全メカニズム、ウォッチドッグタイマー（ウィンドウモードとタイムアウトモード）、割り込みおよびリセット出力機能を集積
高集積、高信頼、低消費電力、拡張性などの優位性に基づき、NOVOSENSEのNSR926XシリーズSBCは次世代インテリジェントカー電子システムに対し、安定かつ柔軟で信頼性の高いワンストップの電源・通信サポートプラットフォームを提供します！
