2025/12/04
NOVOSENSEはNSCSA21xシリーズ高精度電流検出アンプを正式に発表しました。-2V～28Vのコモンモード入力範囲、±5μVの低オフセット電圧、130dBのCMRRおよび200kHzの帯域幅を備え、新エネルギー車、サーバー電源、通信電源、蓄電システムなどのアプリケーションに幅広く適合。電流検出の精度とシステム安定性を全面的に向上させます。
自動車の電動化と産業のインテリジェント化が加速度的に進む背景のもと、電流検出精度とシステム安定性は全体性能を左右する重要な要因となっています。従来の電流センサーは低電圧検出、逆接続保護および動的応答などの面で顕著な課題に直面しており、システムの信頼性と効率を制約してきました。NSCSA21xシリーズはこうした業界課題に焦点を当て、電流検出における三大難題を克服します。
（1）モーター相電流の高精度サンプリング：NSCSA21xはHブリッジ構造における双方向電流検出をサポートし、FOCアルゴリズムと組み合わせることで±0.5°の電角度で正確な制御を実現します。
（2）寄生インダクタンス干渉抑制：ローサイド検出におけるパワーグラウンドの「グラウンドバウンス」効果に対し、そのPWM抑制によりコモンモード干渉を効果的に排除。130dBの高いコモンモード除去比と5μVまで低いオフセット電圧とを組み合わせることで、小電流検出においても高精度検出を維持します。
（3）バッテリー逆接続保護：NSCSA21xは-28Vの逆方向電圧サージに耐えることができ、バッテリーが逆接続された際にもシステムが継続的に安全であることを保証し、保護回路の複雑性を低減します。
技術実現の面で、NSCSA21xは多岐にわたる向上を示しています。
業界の常識を打ち破る全動作条件下での耐圧性
NSCSA21xシリーズは業界の一般的な設計を打ち破り、-2V~28Vの広いコモンモード入力とPWM抑制機能をサポート。さらにチップレベルの逆接続防止能力を備え、-28Vの逆方向コモンモード電圧が印加された状況下でも機能をすばやく回復することができます。厳格なコモンモード過渡変動テスト（-2V～12Vのステップ変化）において、出力回復時間は<5μs、出力変動は50mV以内に制御されており、モータードライバー、ソレノイド制御などのPWM過渡変動が起こるアプリケーションシーンでの高精度電流検出ニーズを十分に満たします。
高精度保証、全温度範囲での安定性
NSCSA21xシリーズは±5μV（代表値）の入力オフセット電圧と±0.5%の最大ゲイン誤差を実現。全温度範囲（-40℃~125℃）での温度ドリフトは0.05μV/℃まで低く抑えられ、産業用および車載環境における温度安定性に対する厳格な要求を全面的に満たします。

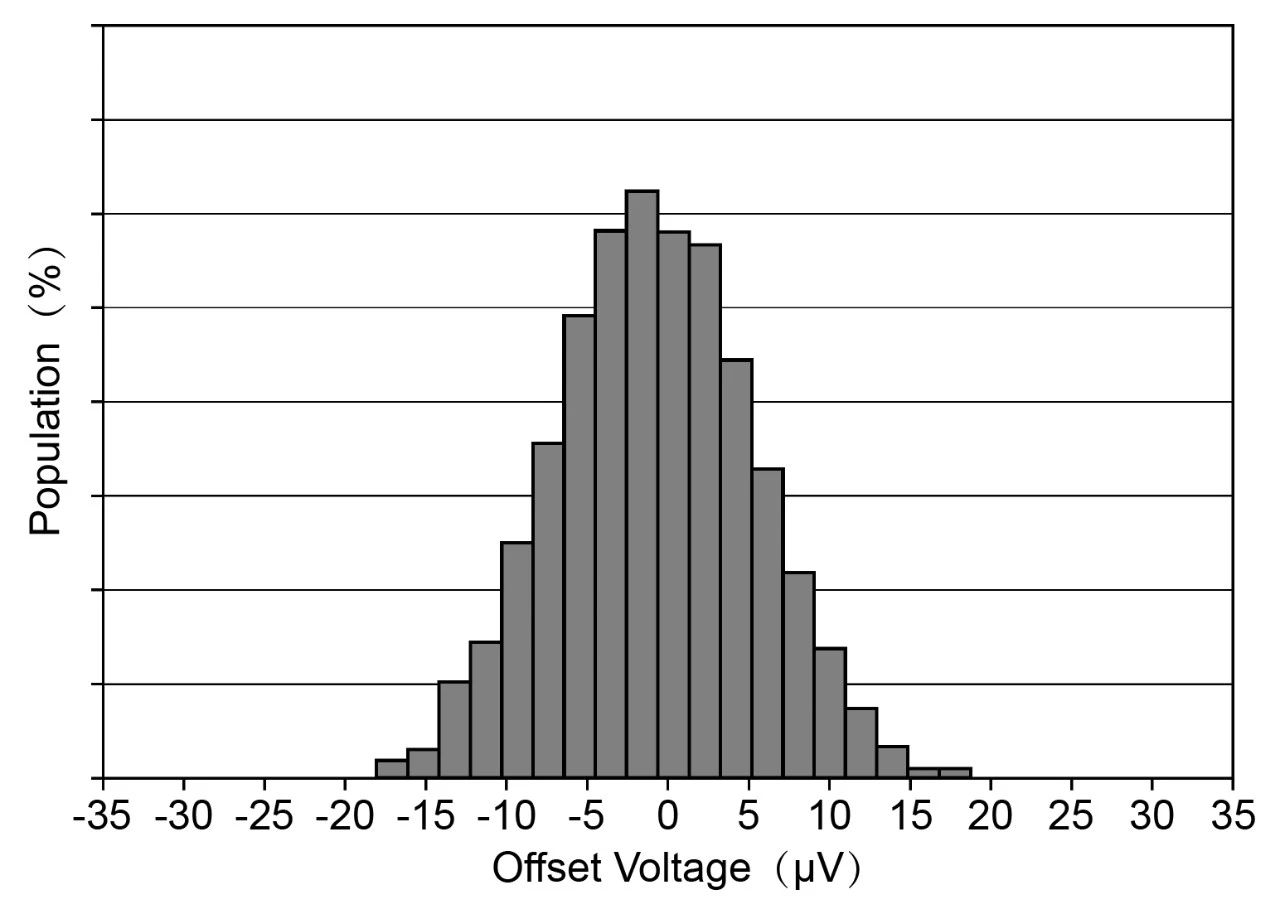

NSCSA21x シリーズ 入力オフセット電圧 群分布

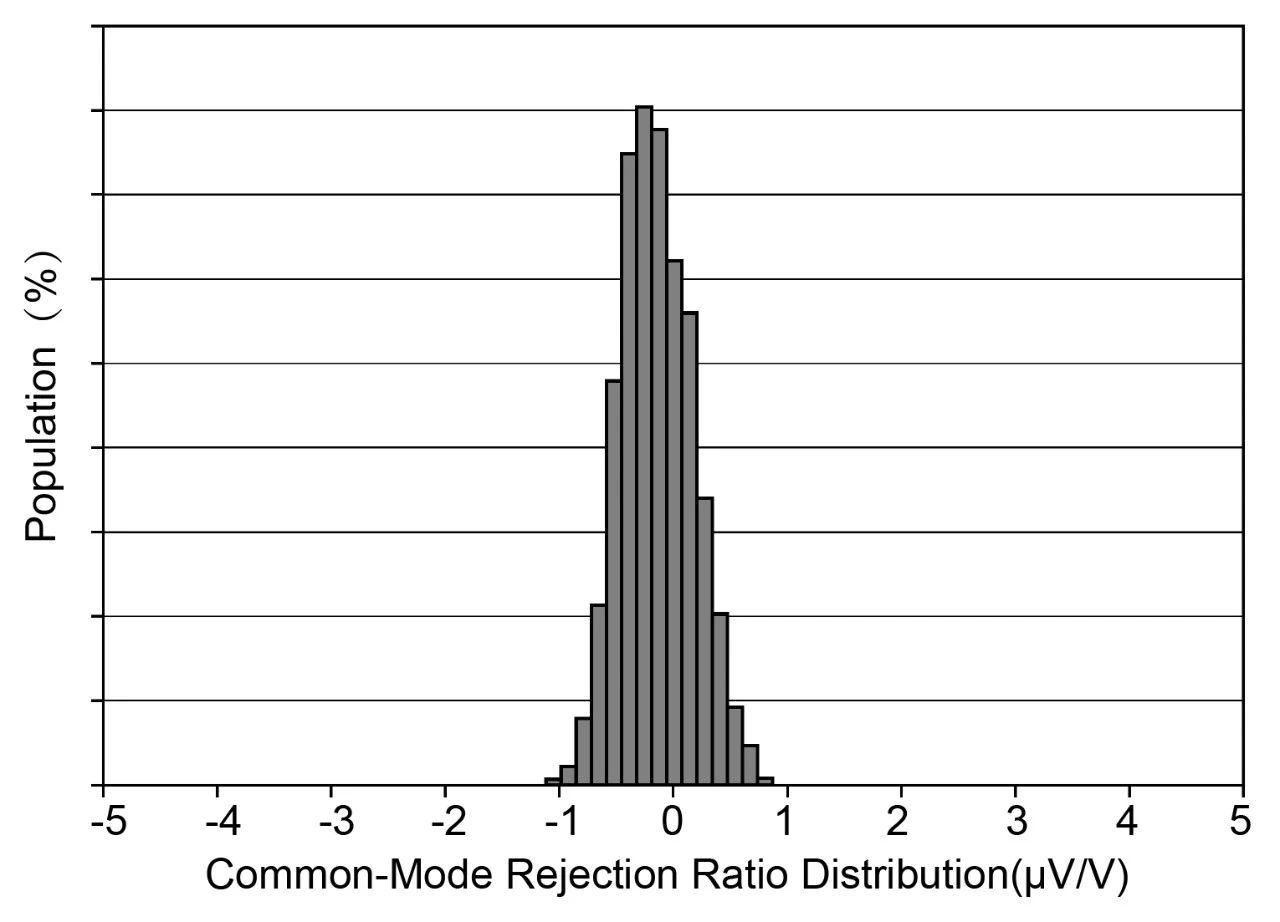

NSCSA21x シリーズ コモンモード除去比 量産分布
究極の動的応答、高速の過渡保護
応答速度の面では、NSCSA21xは200kHzの帯域幅（ゲイン50V/Vバージョン）と2V/μsのスルーレートにより、急速な動的電流変化の監視をサポート。特にモーター制御や電源保護などの高速アプリケーションシーンに適合します。主要な競合製品と比較して、その動的応答性能は約3倍の向上を実現しています。
柔軟な適合ソリューション、車載グレードの信頼性
本シリーズは50/75/100/200 V/Vの4段階の固定ゲインバージョンを提供し、産業グレードおよび車載グレードのバージョンを網羅しています。また、SC70-6超小型パッケージ（2mm×1.25mm）をサポート。主要なピン配置と互換性があり、システムのサイズを効果的に縮小し、集積効率を向上させます。

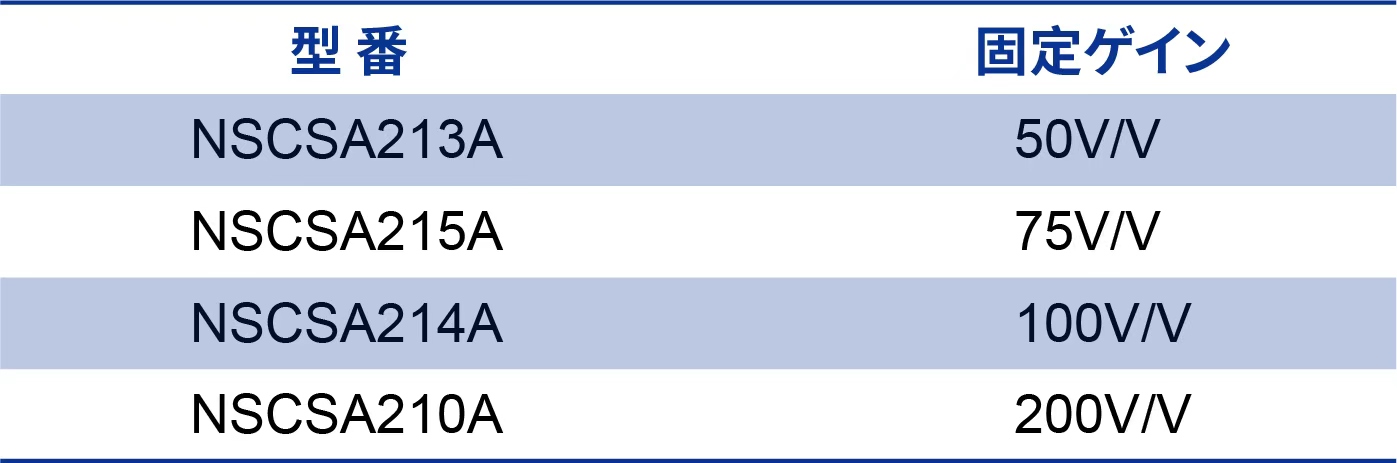

NSCSA21xシリーズ 4段階の固定ゲインバージョン
同時に、NSCSA21xシリーズはAEC-Q100 Grade 1車載認証を取得済みで、動作温度範囲は-40℃～125℃をカバー。車載アプリケーションにおける性能と安定性を全面的に保障します。
