高可靠性增强型隔离放大器

NSI1400D-Q1是一款基于纳芯微电容隔离技术的高性能隔离放大器,其输出与输入相互隔离。该器件的线性差分输入信号范围为±250 mV(满量程为±320 mV)。差分输入非常适合在需要隔离的高压应用中基于分流电阻进行电流检测。该器件的固定增益为8.2,并提供差分模拟输出。低失调和增益漂移确保了在整个温度范围内的精度。高共模瞬态抗扰度确保了即使在存在高功率开关的情况下(如在电机控制应用中),该器件也能提供准确可靠的测量结果。包括输入共模过压检测和VDD1缺失检测在内的故障安全功能简化了系统级设计和诊断。

产品特性

• 最高5000Vrms绝缘电压

• ±250mV线性输入电压范围

• 固定增益8.2

• 出色的直流性能:

○ 失调误差:±0.5mV(最大值)

○ 失调误差漂移:±4μV/°C(最大值)

○ 增益误差:±0.3%(最大值)

○ 增益误差漂移:±30ppm/°C(最大值)

○ 非线性度:±0.05%(最大值)

○ 非线性度漂移:±1ppm/°C(典型值)

• 信噪比:72dB(典型值,带宽=100kHz)

• 宽带宽:220kHz(典型值)

• 高共模瞬态抗扰度:125kV/μs(典型值)

• 系统级诊断功能:

○ VDD1监测

○ 输入共模过压检测

• 工作温度:-40°C至125°C

• 符合AEC - Q100汽车应用标准:1级

• 符合RoHS标准的封装:SOW8宽体(SOP8 300mil)

安全认证

• UL认证:SOW8:根据UL1577标准,1分钟内承受5000Vrms电压

• 根据GB4943.1标准获得CQC认证

• CSA组件公告5A

• DIN EN IEC 60747 - 17(VDE 0884 - 17)

应用场景

• 车载充电器

• 直流/直流转换器

• 充电桩

• 牵引逆变器

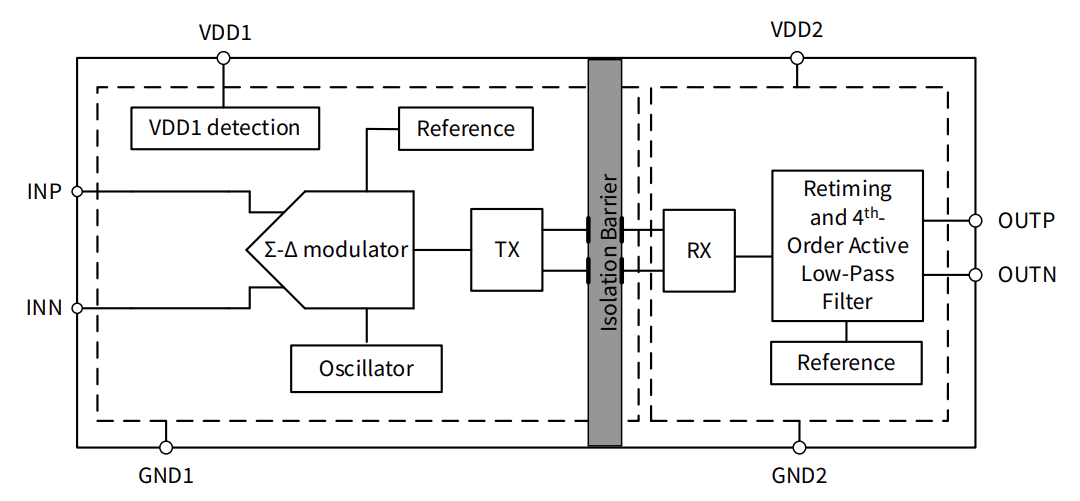

功能框图
