用于隔离电源的26V H桥变压器驱动器

NSIP3266-Q1 H桥变压器驱动器为隔离电源设计提供了简单的解决方案。该器件以6.5V至26V的电压范围驱动变压器的初级线圈。变压器的次级与初级匝数比定义了输出电压，从而允许选择几乎任何隔离输出电压。NSIP3266具有通过外部电阻可调节的100kHz至1MHz开关频率，这提供了优化效率或外部元件尺寸的灵活性。当器件检测到过温或过流情况时，故障输出被置位。此外，该器件具有低功耗模式，当驱动器被禁用时，可将总电源电流降至0.7mA（典型值）。NSIP3266采用HMSOP8封装，工作温度范围为-40°C至125°C。

数据手册
样品申请与购买
产品特性
应用场景
功能框图

产品特性

• 宽电源电压范围：6.5至26V

• EN引脚可处理（-10V）的负摆幅

• 故障检测与指示

• 可调频率：100 kHz至1MHz

• 过温保护

• 过流保护

• 禁用时低电源电流

• 输入电压欠压锁定

• 工作温度范围：-40°C至125°

• AEC-Q100 Grade 1认证

• RoHS和REACH合规

应用场景

• 汽车车载充电器（OBC）

• 汽车DC/DC转换器

• 汽车牵引逆变器和电机控制

• GaN、IGBT和SiC栅极驱动器偏置电源

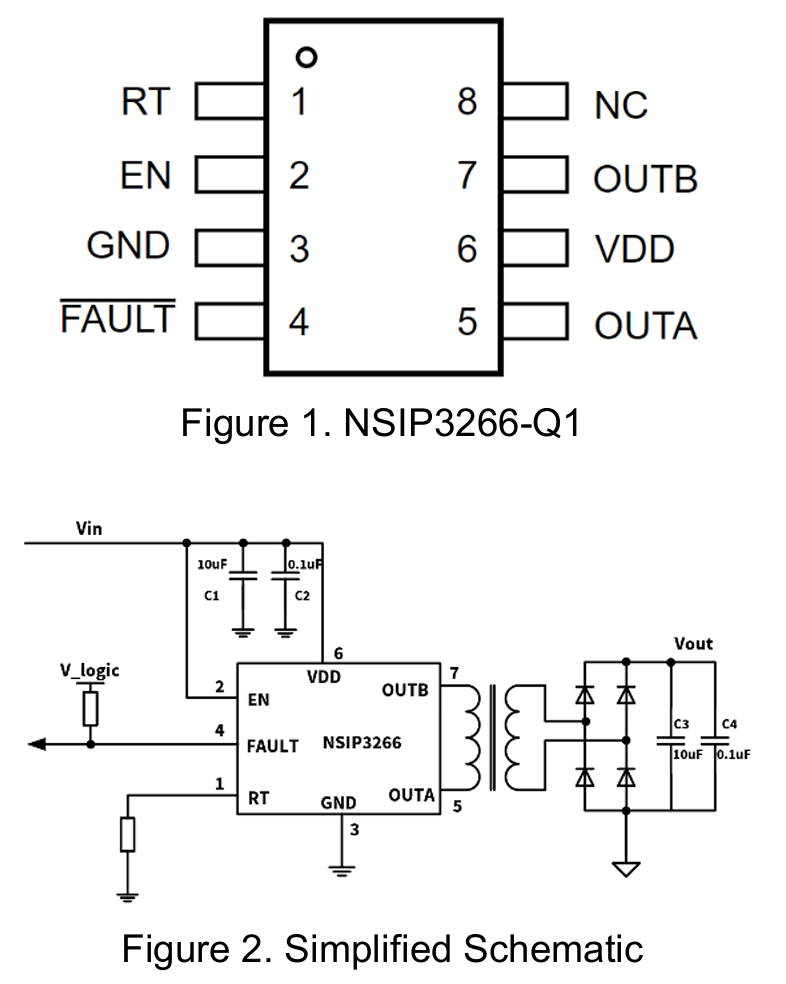

功能框图
