2025/08/18

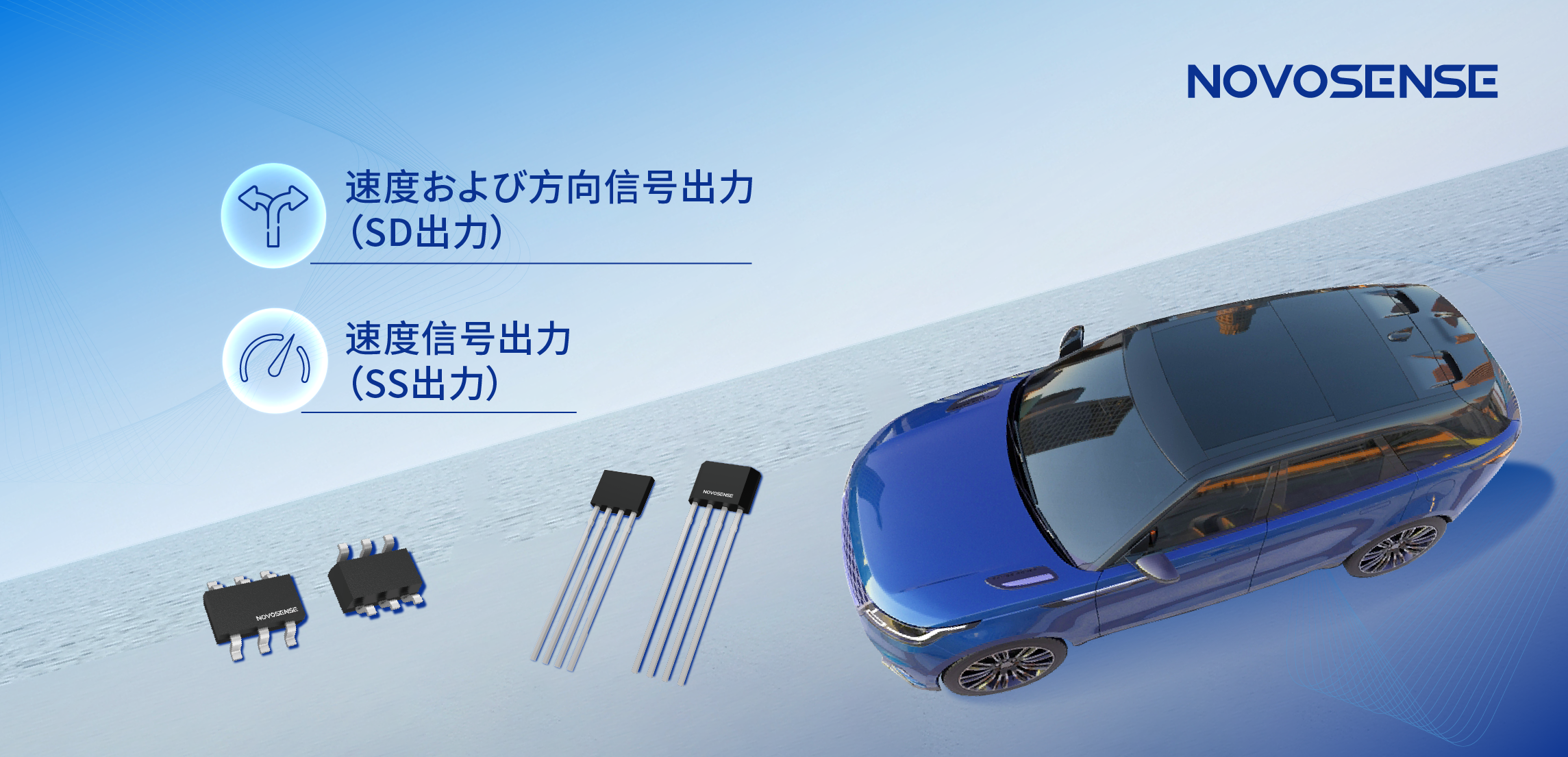

NOVOSENSEが3Dホール原理に基づいて設計したデュアル出力ホールラッチMT73xxシリーズは、SS（速度と速度）またはSD（速度と方向）のデュアル出力をサポートし、車載Grade 0規格に適合しています。車のパワーウィンドウ、テールゲート、サンルーフなどのモータ制御システムに幅広く応用でき、速度および位置検出の精度と安定性を向上させ、車両全体の快適性体験の最適化に貢献します。
モータ制御システムにおいて、速度および方向信号の精密な検出はシステムの応答速度や動作安定性に直接影響します。従来のソリューションは通常、2つのホールラッチを組み合わせて使用しており、マグネットリングの取り付け精度に高い要求があり、信号の位相ずれや同期性の悪さ、構造の複雑化などの問題を引き起こしやすいです。
MT73xxシリーズ製品は3Dホールセンシング構造を統合し、自然な直交出力特性を備えています。これにより、位相差90°の2系統の速度信号（SS出力）または速度と方向の信号（SD出力）を同時に出力でき、「速度－方向」検出用途に広く適用可能です。この設計により、マグネットリングの磁極位置の取り付け精度への依存を低減し、2系統信号の位相ずれを効果的に回避します。また、システム構造を簡素化し、機器全体の安定性を向上させることで、モーションコントロール検出に対してより柔軟で信頼性の高いソリューションを提供します。
VHS技術を搭載し、多様なマグネットリング構造に対応
高精度な3Dセンシング効果を実現するために、MT73xxシリーズはNOVOSENSE独自開発のVHS（Vertical Hall Sensor）技術を採用しています。XY、YZ、XZの異なる軸方向のセンシングを組み合わせることで、任意の2軸が自然な直交出力となり、信号の同期性を向上させます。
さらに、MT73xxシリーズはマグネットリング構造との高い互換性を持ち、軸方向、径方向、異形磁石構造に関わらず、優れたデューティ比性能を維持します。これにより、ユーザーはマグネットリング特性や設置環境に応じて柔軟に設計を調整でき、開発の難易度や調整コストをさらに低減できます。
デュアル出力によるシステムインテグレーションの最適化
システムインテグレーションの面で、MT73xxのデュアル出力特性は従来のシングルホールまたはデュアルホール方式に代わり、SS（速度と速度）またはSD（速度と方向）信号を直接ECUに出力することが可能であり、周辺の冗長な位置センサーの必要性を低減します。
この設計により、PCBスペースの節約や構造設計の簡素化が実現するとともに、ソリューションの集積度が向上し、モータ制御やインテリジェントコックピットなどの分野におけるお客様の革新的な応用に対してより大きな自由度を提供します。
