智能低边开关

产品中心

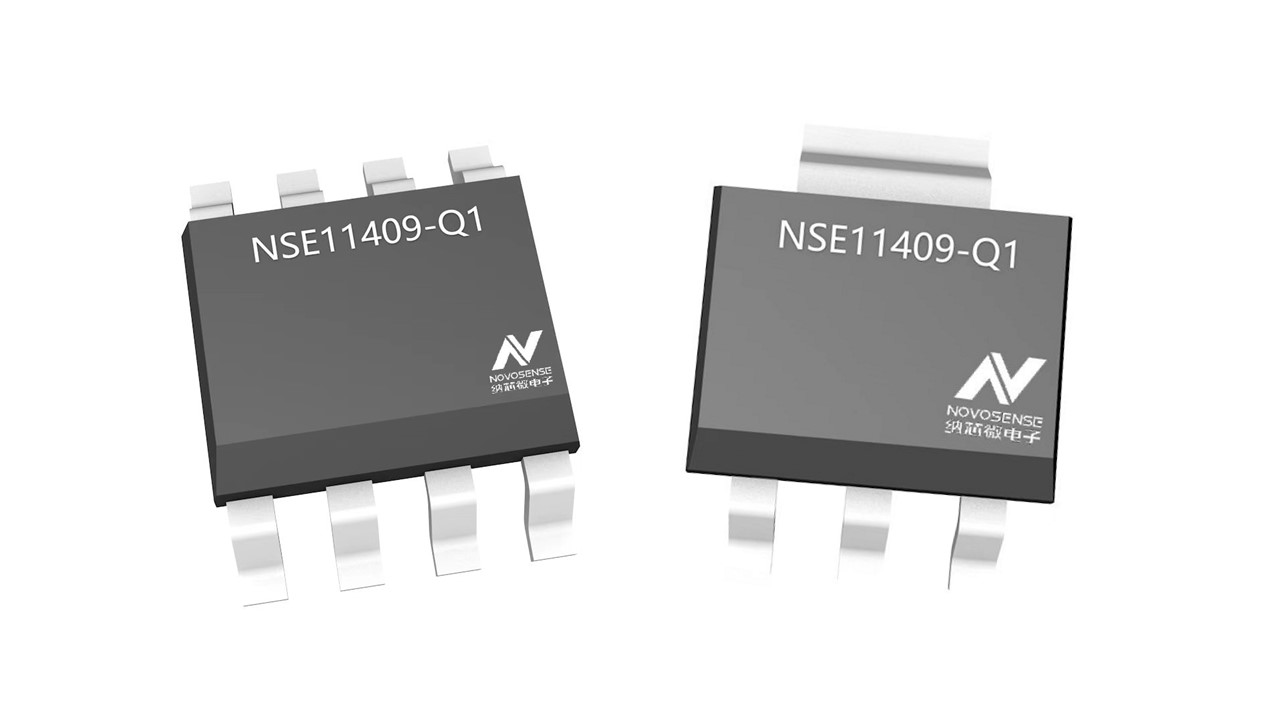

汽车级40V/单通道90mΩ具备完整诊断功能的低边开关

NSE11409是应用于汽车和工业场景的单通道智能低边开关，其耐压>40V, 内阻约90mΩ, 兼具各种诊断与保护功能，通过AEC Q100车规认证。

芯片内置>45V的过压钳位，特别适用于驱动继电器和阀门等电感负载，帮助其实现快速退磁。  芯片具有内部输出限流功能、开路诊断以及过温保护等功能。

数据手册
样品申请与购买
产品特性
应用场景
功能框图

产品特性

• 满足 AEC-Q100 车规要求

• 工作环境温度：-40℃ ~ 125℃

• 工作电压范围至40V

• 过压钳位，支持接感性负载

• 过流保护：限流值 > 8A

• 过温保护：绝对过温保护，相对过温保护

• 错误状态诊断输出(SO-8封装版本)：开路检测，过温检测

• 超低静态功耗 Iq < 5uA

应用场景

• BMS

• 车身电子控制器

• 整车控制器

• 空调面板控制器

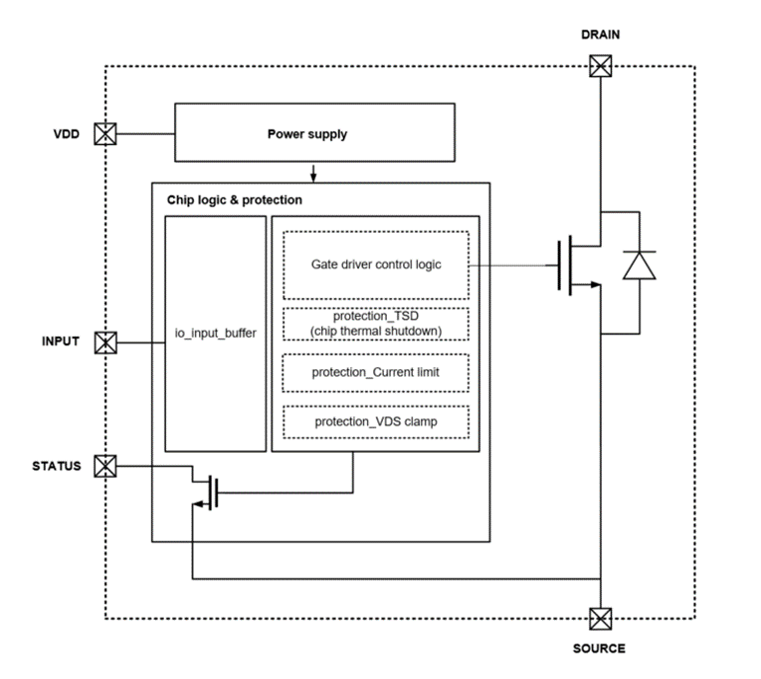

功能框图
