NLA9502是一款四通道CMOS低压差分信号（LVDS）线路接收器，数据速率超过400 Mbps（200 MHz），功耗极低。NLA9502可接收低压（典型值350 mV）差分输入信号，并将其转换为单端3 V COMS逻辑电平。NLA9502提供高电平有效和低电平有效的使能/禁用输入（EN和EN*），用于控制所有四个接收器。EN和EN*进行逻辑或运算。当所有接收器禁用时，输出呈高阻抗状态，同时电源电流也显著降低。每个接收器支持三态功能。NLA9502提供三种故障保护功能，包括浮动、短路或端接（100 Ω）的接收器输入。NLA9502与差分线路驱动器配对，用于高速点对点接口应用。
产品特性
• 切换速率 >400Mbps (200MHz)
• 差分脉冲偏斜 100ps（典型值）
• 通道间差分偏斜 100ps（典型值）
• 传播延迟 3.3ns（最大值）
• 电源 3.3V ±0.3V
• LVDS 输入掉电高阻抗
• 低功耗设计（3.3V 静态典型值为 40mW）
• 可与现有的 5V LVDS 驱动器互操作
• 接受小摆幅（典型值 350mV）差分输入信号电平
• 支持开路、短路和端接输入故障保护
• 符合 TIA/EIA - 644 LVDS 标准
• 工业温度工作范围（–40°C 至 85°C）
• 静电放电（ESD）保护超过 6000V 人体模型（HBM）（符合 JESD22 - A114）和 2000V 充电器件模型（CDM）（符合 JESD22 - C101）
• 闩锁性能超过 100mA（符合 JESD 78）

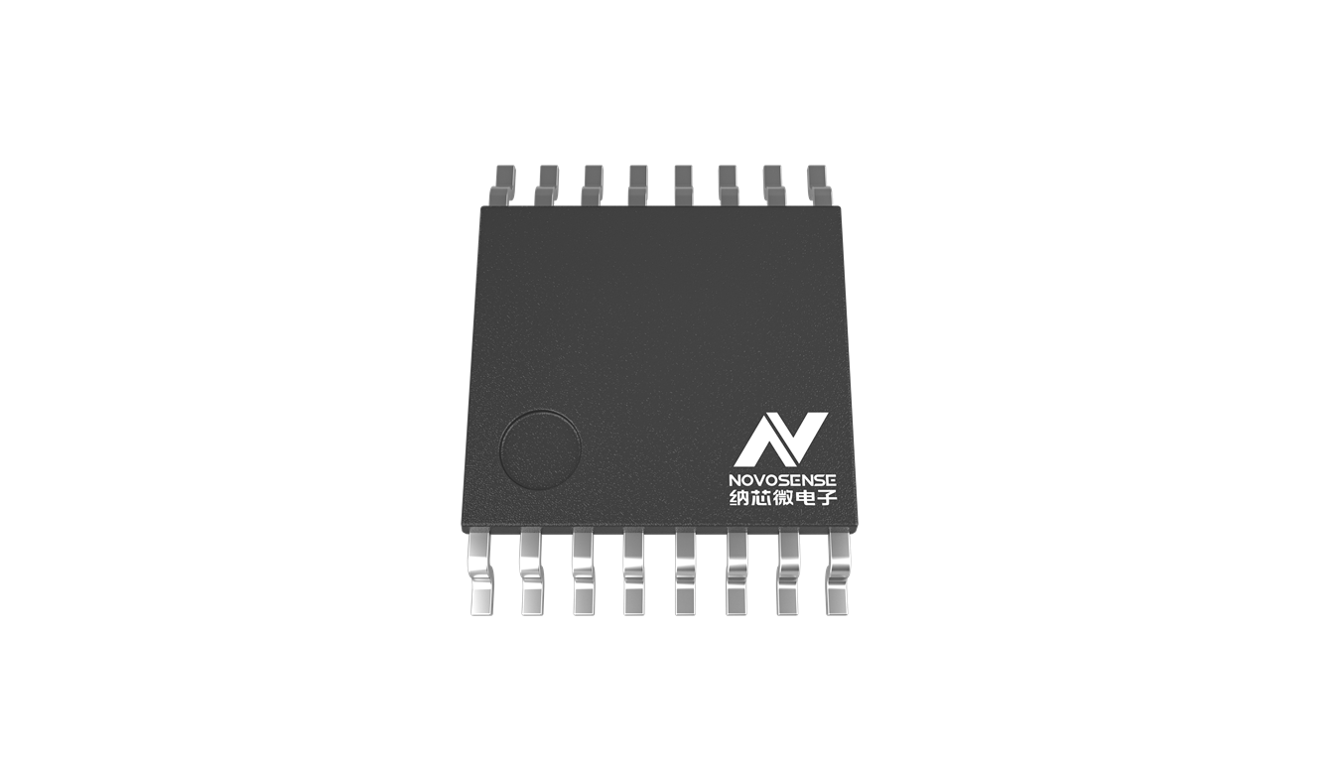

• 符合 RoHS 标准的封装：TSSOP16
应用场景
• 点对点数据传输
• 建筑和工厂自动化
• 多点总线
• 时钟分配网络

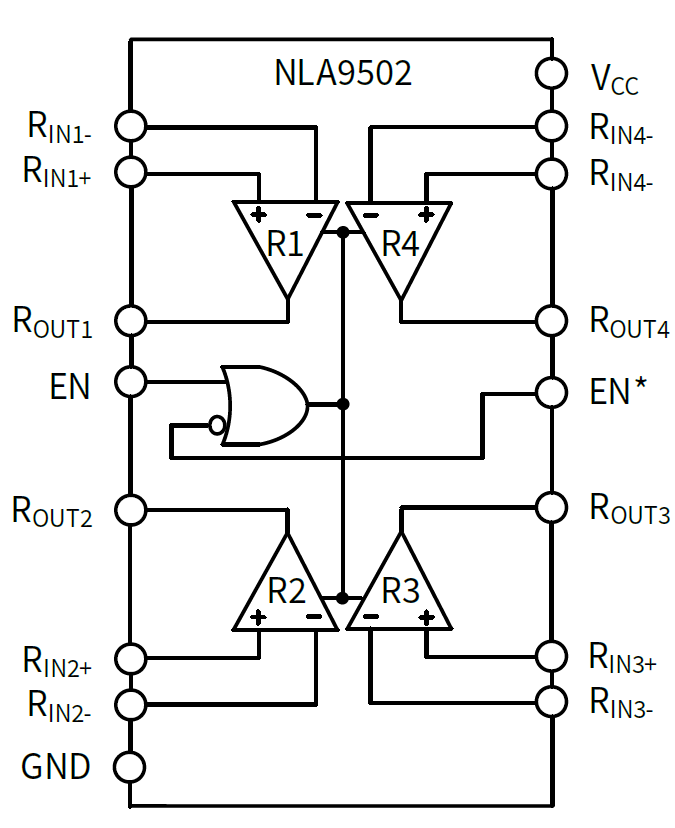

功能框图
