高可靠性隔离电流采样放大器

NSI1200C是输出与输出基于NOVOSENSE电容隔离技术的隔离电流采样运放。此系列产品具有线性差分输入信号±250mV范围(满量程±320mV)。故障安全功能包括输入共模过压检测和VDD1缺失检测,简化了系统设计和诊断。NSI1200C的固定增益为8,并提供差分模拟输入。低失调和增益漂移确保了整个温度范围内的精度。高共模瞬变抗扰度(CMTI)可确保即使在存在大功率开关的情况下(例如在电机控制应用中),该设备也能够提供精准而可靠的测量结果。

产品特性

• 最高5000Vrms绝缘电压

• ±250mV线性输入电压范围

• 固定增益:8

• 低偏置误差和温漂:

     • ±0.5mV(Max),±5μV/°C(Max)

• 低增益误差和温漂:

     • ±0.3%(Max),±30ppm /°C(Max)

• 低非线性和温漂:

     • ±0.05%(Max),±1ppm /°C(Typ)

• SNR:72dB(Typ,BW = 100kHz)

• 带宽:220kHz(Typ)

• 高CMTI:125kV /us( Typ)

• 系统级诊断功能:

     • VDD1监控

     • 输入共模过压检测

• 工作温度:-40°C〜125°C

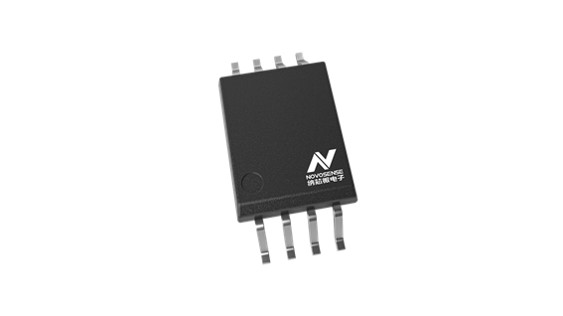

• 符合RoHS的封装:

     • SOP8(300mil)

     • DUB8

     • SOP8(150mil)

安全认证

• UL1577认证:

     • SOW8, DUB8: 1分钟5kVrms

     • SOP8: 1分钟3kVrms

• CQC认证:符合GB4943.1

• CSA认证:组件符合5A

• VDE认证:DIN EN IEC 60747-17 (VDE 0884-17)

应用场景

• 分流电流监控

• 交流电机控制

• 电力和太阳能逆变器

• 不间断电源供应

• 车载充电器

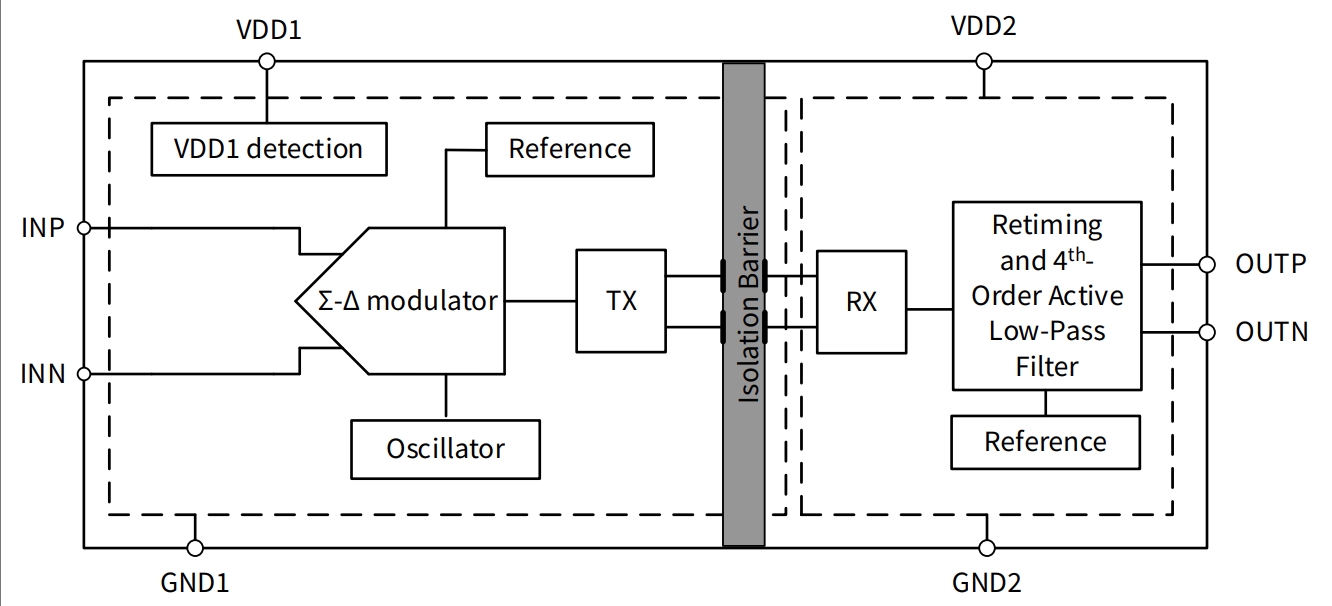

功能框图


相关资料

• 分流电流监控

• 电机控制

• 电力和太阳能逆变器

• 不间断电源供应
