NSI22C11是一款基于纳芯微电容隔离技术Adaptive OOK®的高速隔离比较器，其输出与输入相互隔离。NSI22C11是一款隔离式单端比较器，具有开漏和推挽两种输出方式。NSI22C11的响应时间短，非常适合用于过压保护应用。其较高的共模瞬态抗扰度确保了即使在电机控制等应用中的高功率开关操作存在时，该器件也能提供精确的保护。NSI22C11的输入参考阈值可在0.5V至2V之间进行调节。参考值可以通过外部电压源或流经外部电阻的100μA内部电流源来设置。故障安全功能（VDD1缺失检测）简化了系统级设计和诊断。NSI22C11支持SOP8窄体封装的基本隔离和SOW8宽体封装的增强隔离。
产品特性
• 最高5000Vrms绝缘电压
• 3.1V至27V宽输入侧电源
• 可调输入参考阈值：0.5V至2V
• 模拟输入电压范围：0V至2.7V
• 内部阈值参考：100μA ±2%误差（最大）
• 精确的触发阈值：±0.25%误差（最大）
• 快速传播时间：0.4μs（典型值）
• 高共模瞬态抗扰度（CMTI）：150kV/μs（典型值）
• 系统级诊断功能：VDD1监测
• 工作温度：-40°C至125°C
• 符合RoHS标准的封装：

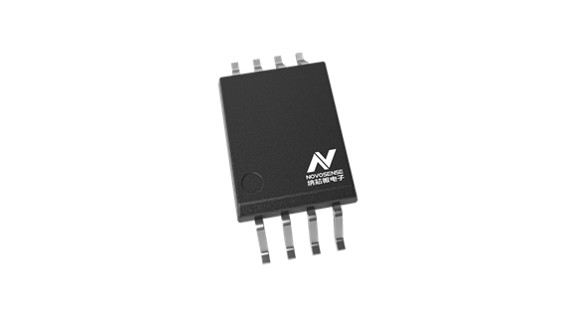

○ SOW8宽体（SOP8 300mil）
○ SOP8窄体（SOP 150mil）
安全认证
• UL认证：
○ SOW8：按照UL1577标准，1分钟内承受5000Vrms电压
○ SOP8：按照UL1577标准，1分钟内承受3000Vrms电压
• 符合GB4943.1的CQC认证
• CSA组件公告5A
• DIN EN IEC 60747-17（VDE 0884-17）
应用场景
• 交流电机控制器
• 电力及太阳能逆变器
• 不间断电源
• 直流/直流转换器

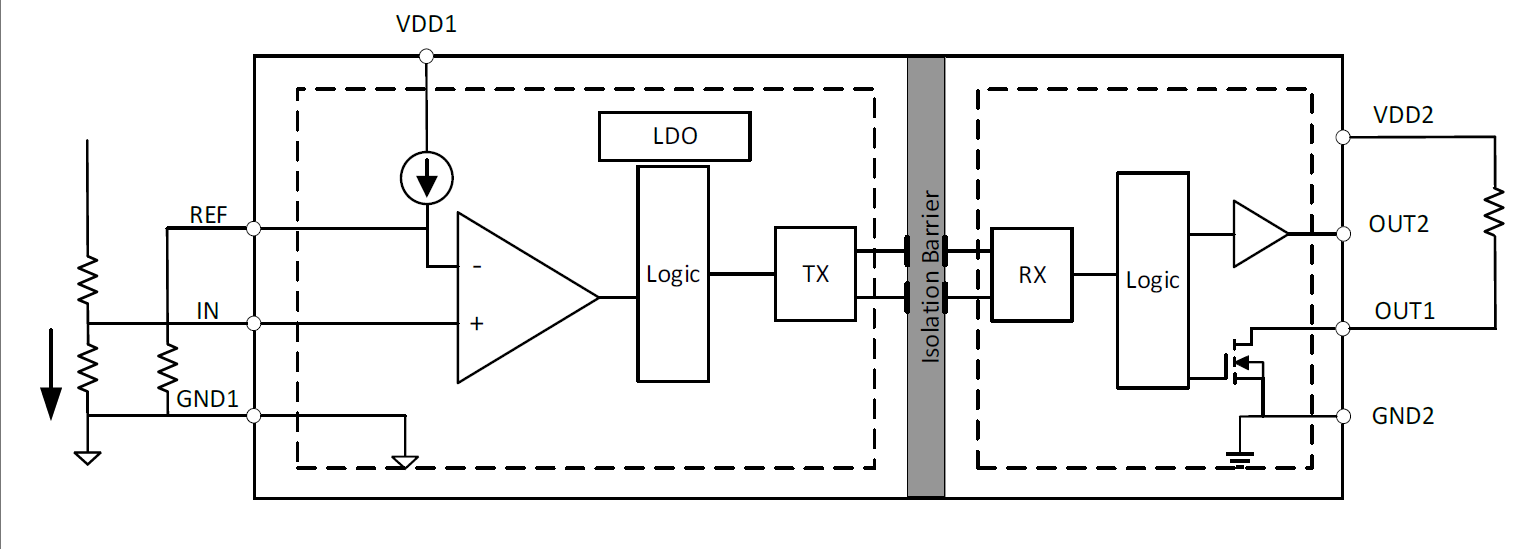

功能框图
