高速、增强和基本隔离的窗口比较器

NSI22C12是一款高速隔离比较器,其输出与输入相互隔离,基于纳芯微的电容隔离技术Adaptive OOK®。NSI22C12是一款带漏极开路输出和锁存使能功能的隔离窗口比较器。NSI22C12的响应时间短,非常适合用于过压或过流保护应用。其高共模瞬态抗扰度确保了即使在存在大功率开关的情况下(如电机控制应用),该器件也能提供精确的保护。NSI22C12具有20mV~320mV的可调输入参考阈值,窗口阈值范围为±20mV至±320mV。参考值可以通过外部电压源或流经外部电阻的100μA内部电流源来设置。故障安全功能(检测VDD1缺失)简化了系统级设计和诊断。NSI22C12支持采用SOP8窄体封装的基本隔离和采用SOW8宽体封装的加强隔离。

产品特性

• 最高5000Vrms绝缘电压

• 3.1V至27V宽输入侧电源

• 可调输入参考阈值:±20mV至±320mV

• 模拟输入电压范围:±0.4V

• 内部阈值参考:100μA,误差±1.5%(最大)

• 精确触发阈值:误差±1%(最大)

• 快速传播时间:250ns(最大)

• 高共模瞬态抗扰度(CMTI):150kV/μs(典型值)

• 系统级诊断功能:VDD1监测

• 工作温度:-40°C至125°C

• 符合RoHS标准的封装:

○ SOW8宽体(SOP8 300mil)

○ SOP8窄体(SOP 150mil)

安全认证

• UL认证:

○ SOW8:根据UL1577标准,1分钟耐压5000Vrms

○ SOP8:根据UL1577标准,1分钟耐压3000Vrms

• 根据GB4943.1获得CQC认证

• CSA组件公告5A

• DIN EN IEC 60747-17 (VDE 0884-17)

应用场景

• 交流电机控制器

• 电源和太阳能逆变器

• 不间断电源

• 直流/直流转换器

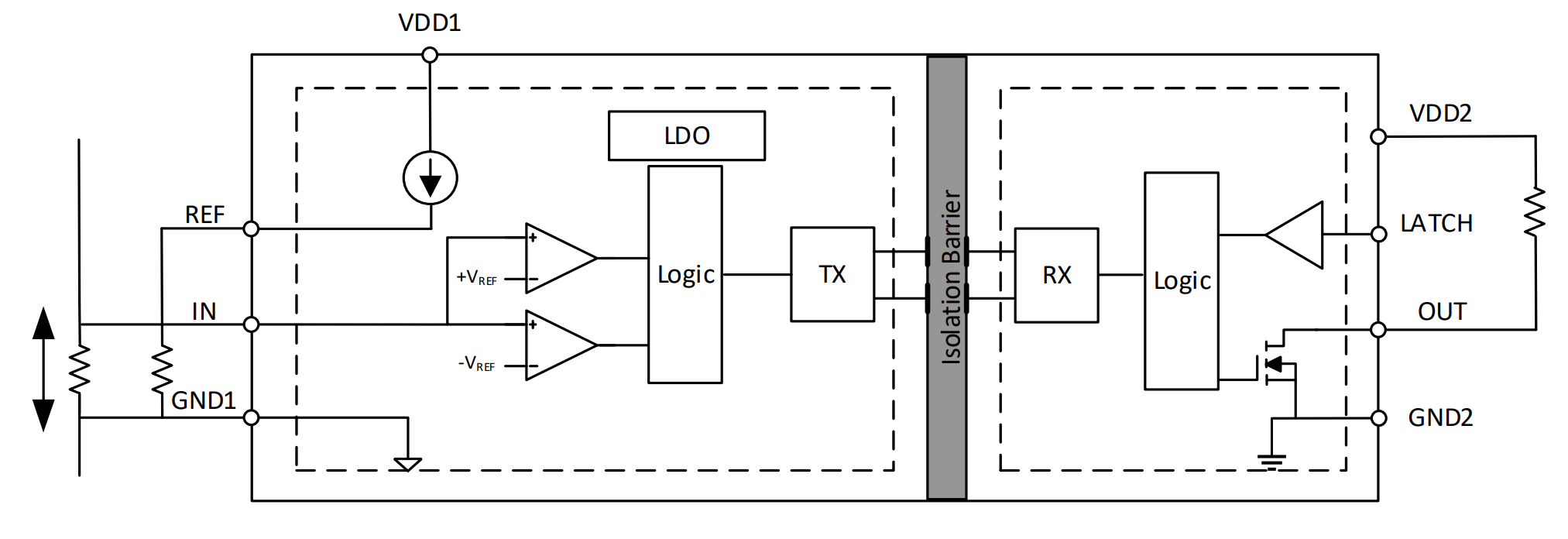

功能框图
