NSI1303E是一款基于纳芯微电容隔离技术的高性能Σ-Δ调制器，其输出与输入相互隔离。该器件的线性差分输入信号范围为±50mV（满量程±64mV）或±250mV（满量程±320mV）。差分输入非常适合在需要隔离的高压应用中基于分流电阻的电流检测。模拟输入由二阶Σ-Δ调制器进行放大和连续采样，并转换为高速单比特数据流。NSI1303E的输出比特流与内部生成的时钟同步，并采用曼彻斯特编码。通过使用合适的数字滤波器（如sinc3滤波器）对内部时钟的比特流进行抽取，NSI1303E可实现16位分辨率。采用曼彻斯特编码的输出支持单线数据和时钟传输，不受接收设备建立和保持时间的限制。故障安全功能包括输入共模过压检测和AVDD缺失检测，简化了系统级设计和诊断。
产品特性
• 最高5700Vrms绝缘电压
• 提供10MHz和20MHz内部时钟频率选项
• ±50mV或±250mV线性输入电压范围
• 出色的直流性能：
○ 失调误差：±50μV或±100μV（最大值）
○ 失调漂移：±1μV/°C（最大值）
○ 增益误差：±0.2%（最大值）
○ 增益漂移：±40ppm/°C（最大值）
• 高共模瞬态抗扰度（CMTI）：150kV/μs（典型值）
• 系统级诊断功能：
○ AVDD监测
○ 输入共模过压检测
• 工作温度：-40°C~125°C
• 符合RoHS标准的封装：SOP8（300mil）
安全认证
• 符合UL1577标准的UL认证
• 符合GB4943.1标准的CQC认证
• CSA组件通知5A
• DIN EN IEC 60747-17（VDE 0884-17）
应用场景
• 分流电流监测
• 交流电机控制
• 不间断电源
• 汽车车载充电器

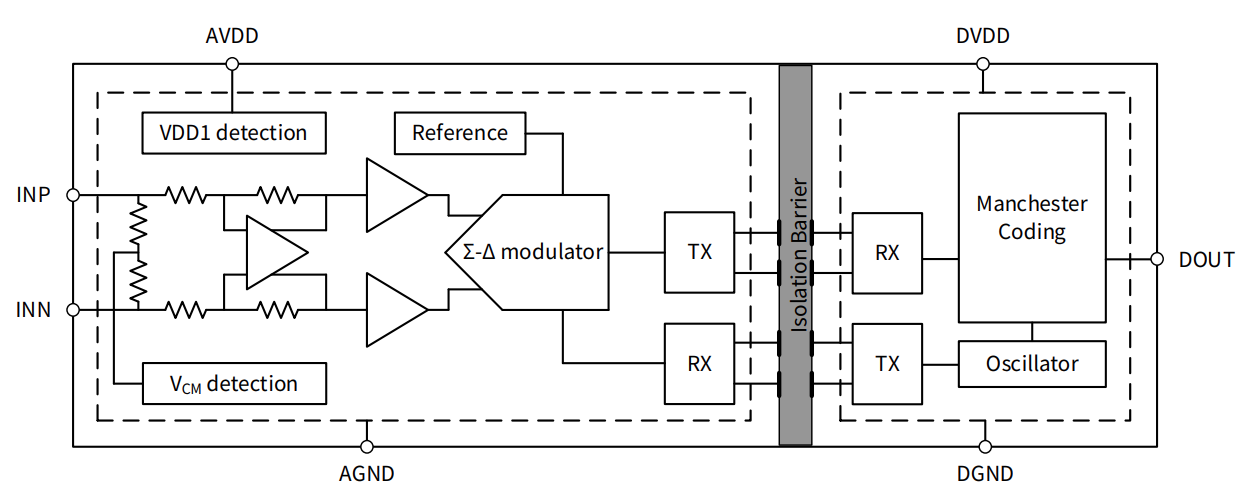

功能框图
