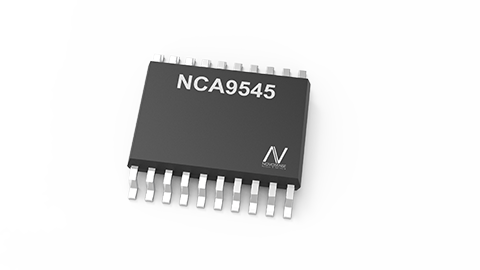

I²C 4选1双向开关

NCA9545是通过I2C总线控制的四路双向转换开关。 SCL / SDA上行数据分散到四对下行数据或通道。可以选择任何单个SCN / SDN通道或通道组合,具体取决于可编程控制寄存器的内容。提供四个中断输入(INT3~INT0),每个中断输入针对一个下行对。一个中断(INT)输出可作为四个中断输入的与(AND)操作。低电平有效复位(RESET)输入可以使NCA9545能够从任一下行I2C总线长时间处于低电平状态时恢复。将RESET下拉为低电平可复位I2C状态机,并取消选择所有通道,内部上电复位功能也是如此。在开关上建有导通栅极, VCC端子可用于限制NCA9545传递的最大电压。这允许每个通道使用不同的总线电压,从而1.8V,2.5V或3.3V的部件可以与5V的部件通信,而无需任何额外的保护。外部上拉电阻将总线上拉至每个通道所需的电压电平。所有I / O端子均可承受5.5 V电压。

产品特性

•4选1双向转换开关

•兼容I2C总线和SMBus

•低电平有效复位输入

•2个地址引脚,支持4个不同地址

•工作电源电压范围为1.65V至5.5V

•低待机电流

•支持热插入

•闩锁性能超过100mA,符合JESD78 II类规范

•ESD保护性能超出JESD22标准

o2000V人体充放电模型(A114-A)

o1000V充电器件模型(C101)

•工作温度:-40℃~105℃

•符合RoHS的封装:TSSOP-20


应用场景

•服务器

•路由器(电信交换设备)

•工厂自动化

•具有I2C从站地址竞争的产品


功能框图
