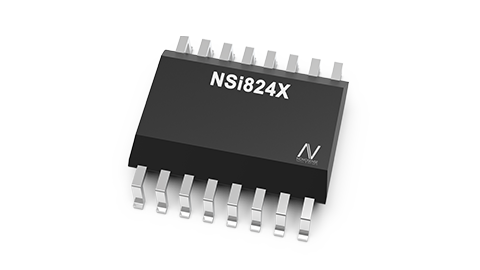

高可靠性四通道数字隔离器

NSI824x是高可靠性四通道数字隔离器。NSI824x 器件通过 UL1577 安全认证,支持多种绝缘耐受电压(3kVrms、3.75kVrms、5kVrms、8kVrms),同时在低功耗下提供高电磁抗扰度和低辐射。NSI824x 的数据速率高达 150Mbps,共模瞬态抗扰度(CMTI)高达 250kV/μs。NSI824x 器件提供数字通道方向配置以及输入电源失电时的默认输出电平配置。NSI824x 器件的宽电源电压支持直接与大多数数字接口连接,便于进行电平转换。高系统级 EMC 性能提高了使用的可靠性和稳定性。

产品特性

• 最高8000Vrms绝缘电压

• 数据速率:直流至150Mbps

• 电源电压:2.5V至5.5V

• 高共模瞬态抗扰度(CMTI):250kV/μs

• 芯片级静电放电(ESD):人体模型(HBM):±8kV

• 强大的电磁兼容性(EMC)

○ 系统级静电放电、电快速瞬变脉冲群和浪涌抗扰度

○ 低辐射

• 可选默认输出高电平或低电平

• 低功耗:1.5mA/通道(1Mbps)

• 低传播延迟:<15ns

• 工作温度:-55℃~125℃

• 符合RoHS标准的封装:SOP16(150 mil)、SSOP16、SOP16(300 mil)、SOP16(600 mil)

安全认证

• UL认证:根据UL1577标准,可承受8000Vrms电压1分钟

• 根据GB4943.1标准获得CQC认证

• 符合CSA组件通知5A

• 符合DIN EN IEC 60747 - 17(VDE 0884 - 17)标准

应用场景

• 工业自动化系统

• 隔离式SPI、RS232、RS485

• 通用多通道隔离

• 电机控制

功能框图
