高可靠性三通道数字隔离器

NSI823x 是高可靠性三通道数字隔离器。NSI823x 器件通过了 UL1577 安全认证,支持多种绝缘耐压(3kVrms、3.75kVrms、5kVrms、8kVrms),同时具有高电磁抗扰性和低辐射、低功耗的特点。NSI823x 的数据传输速率高达 150Mbps,共模瞬态抗扰度 (CMTI) 高达 250kV/μs。NSI823x 器件提供数字通道方向配置和输入电源断电时的默认输出电平配置。NSI823x 器件的宽电源电压支持与大多数数字接口直接连接,易于进行电平转换。高系统级 EMC 性能提高了使用的可靠性和稳定性。

产品特性

• 绝缘电压高达 8000Vrms

• DC 传输速率至 150Mbps

• 电源电压:2.5V 至 5.5V

• 高 CMTI:250kV/μs

• 芯片级 ESD:HBM:±8kV

• 强大的电磁兼容性 (EMC)

– 系统级 ESD、EFT 和浪涌抗扰度

– 低辐射

• 默认输出高电平或低电平选项

• 低功耗: 1.5mA/ch (1 Mbps)

• 低传播延迟: <15ns

• 工作温度:-55℃~125℃

• 符合 RoHS 规范的封装:

– SOP16(150mil)

– SOP16(300mil)

– SOP16(600mil)

– SSOP16

安全认证

• UL 认证:根据 UL1577 标准,1 分钟内电压最高可达 8000Vrms

• 根据 GB4943.1 获得 CQC 认证

• CSA 组件通知 5A

• DIN EN IEC 60747-17 (VDE 0884-17)

应用场景

• 工业自动化系统

• 隔离式 SPI、RS232、RS485

• 通用多通道隔离

• 电机控制

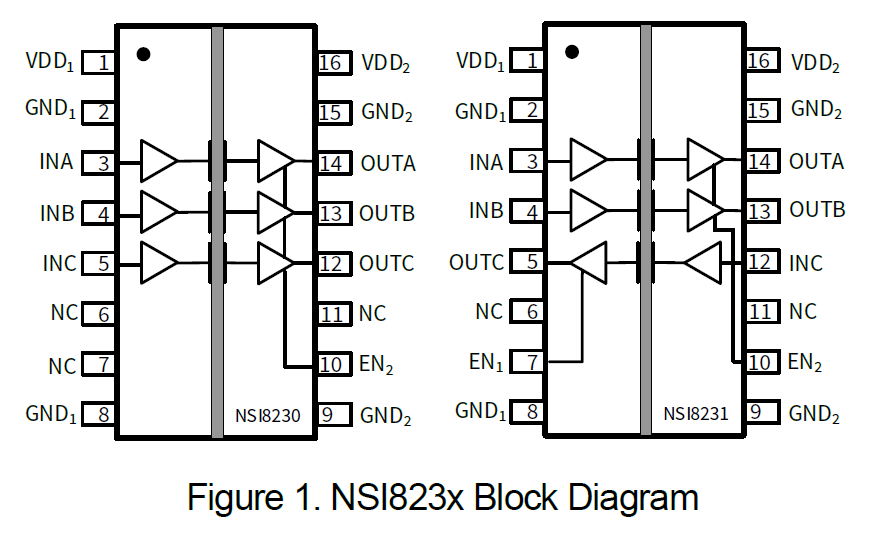

功能框图
