2024/06/02
纳芯微宣布推出新一代车规级16/24通道线性LED驱动器NSL21916/24，为满足现代车身照明的复杂设计需求提供了理想解决方案。NSL21916/24满足AEC-Q100 Grade1 车规要求、支持16/24路输出通道数、具备出色的热性能、高效的调光性能以及高可靠性的跨板通信能力，能够实现复杂的动态效果和精确的光源控制，极为契合当前动态贯穿式尾灯、动态发光格栅灯和ISD智能交互灯等应用场景需求。
一、产品优势划重点
出色的热性能
◆ 纳芯微创新性热共享技术：仅依靠输入端单个Shunt电阻提升多通道线性LED驱动器件的热性能，降低线性LED驱动芯片功耗
相同条件下的热性能实测对比图

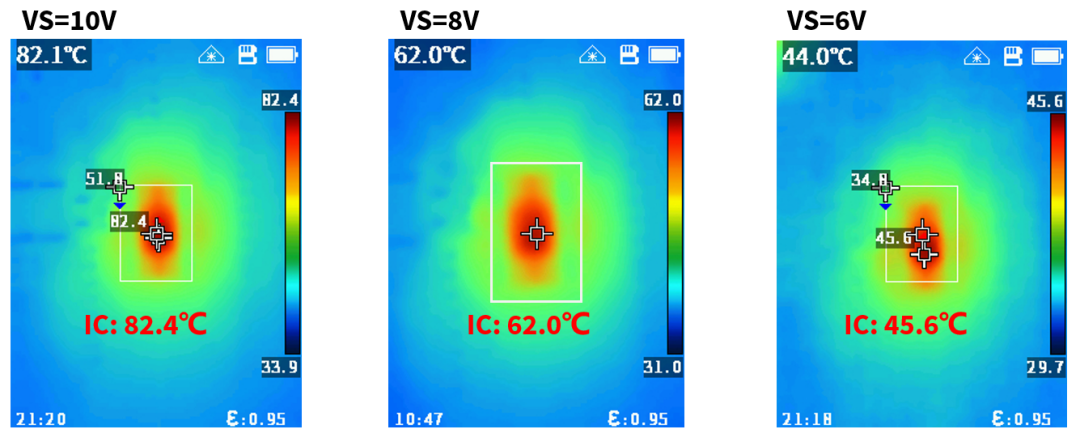

无热共享技术

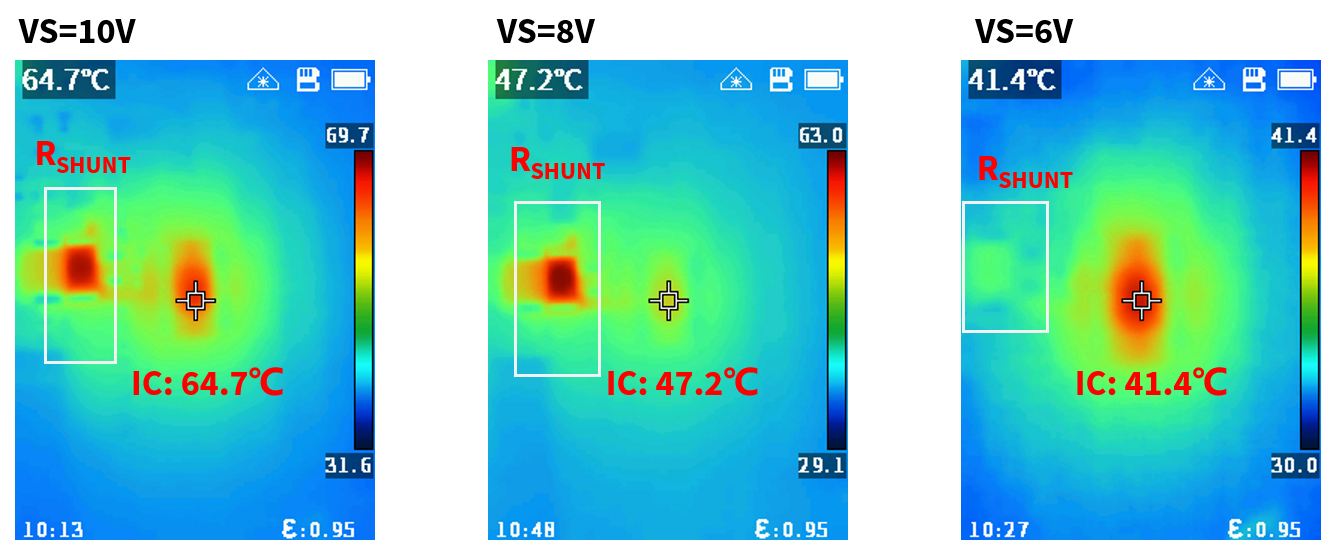

开启热共享（Thermal Sharing）技术
◆ 更低的Dropout Voltage：600mV Max@50mA, 900mV Max@100mA。为工程师提供更宽裕的系统电压裕量，有助于实现稳定电流输出和热性能之间的均衡
◆ 内置8-bit SAR ADC：读取MAXOUT和VS/SHUNT引脚电压采样值后，可调节前级DC/DC输出电压，优化热性能
稳定高效的调光性能
◆ 16/24通道高精度电流源，每通道100mA输出电流能力
◆ 12-bit 独立PWM调光
◆ 支持Phase shift PWM调光
丰富齐全的诊断保护功能
◆ 完整诊断和保护功能
• LED开路、LED短路检测、单个LED短路检测
• LED开路、LED短路、单个LED短路检测阈值可编程
• 过热预警、过热保护、过热关断
◆ 可编程Fail safe模式
• 看门狗配置和CRC校验
• 内置可编程EEPROM，配合FSx引脚实现灵活的失效安全Fail Safe模式配置
灵活可靠的通讯接口
◆ 基于UART协议的通讯接口
◆ 支持最高2Mbps通讯速率
◆ 单总线支持最多16个器件
契合多个车身照明应用场景
◆ 动态贯穿式尾灯
◆ 动态发光格栅
◆ 前转向灯/日行灯
◆ ISD智能交互灯
◆ OLED应用
二、功能框图

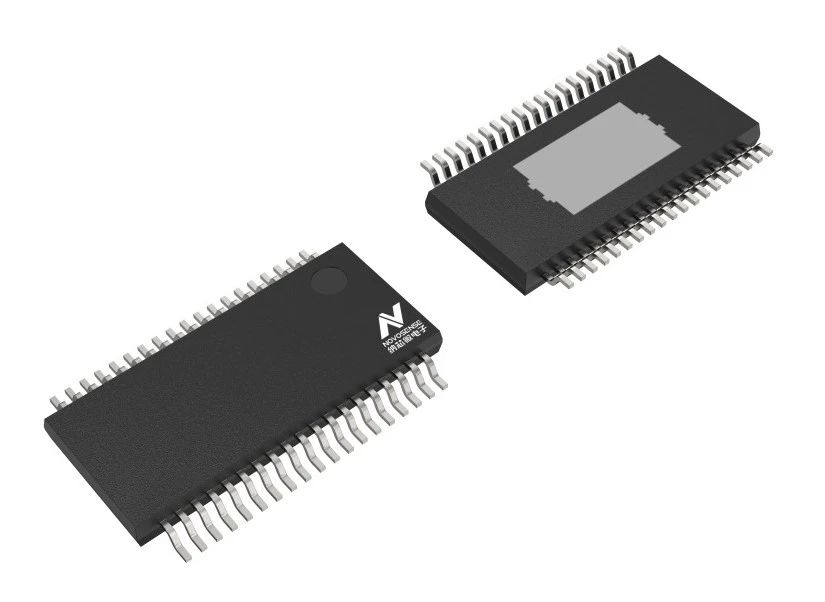

封装形式：HTSSOP-38
车身照明市场的信赖之选

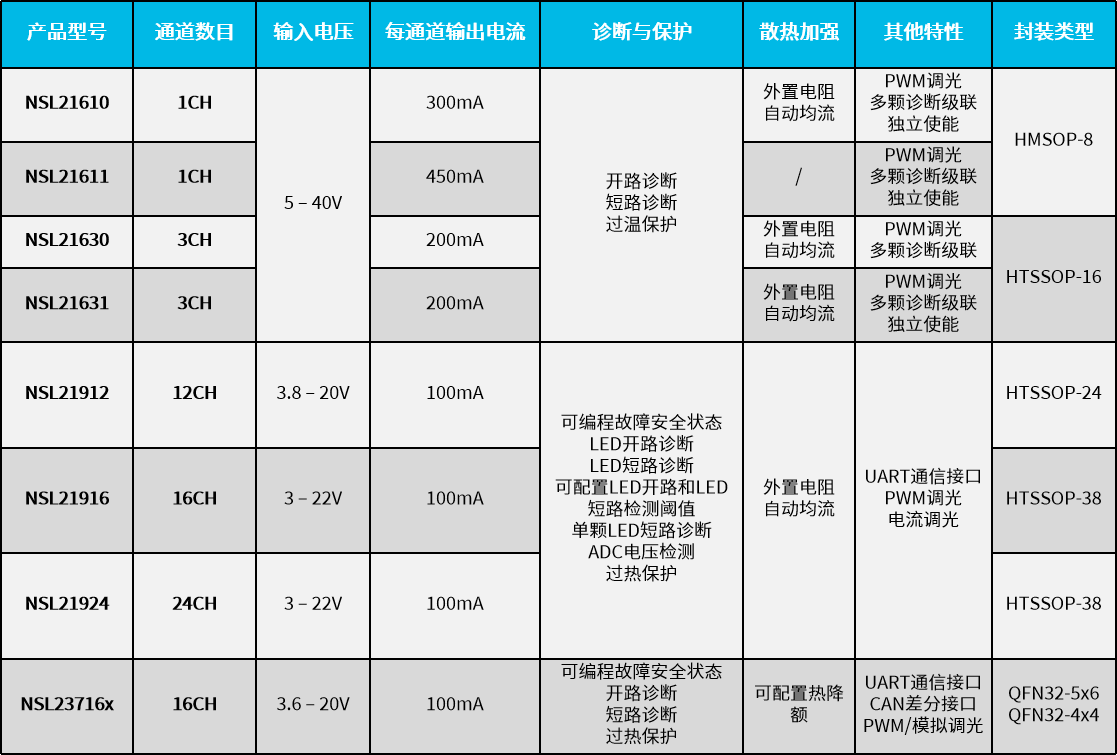

在车身照明领域，纳芯微目前已量产多个车规级线性LED驱动芯片产品，如单通道NSL2161X系列，3通道NSL2163X系列，以及12通道NSL21912系列，已被广泛应用于车内小灯、经典尾灯、动态贯穿式尾灯、动态发光格栅等场景，得到了市场的一致认可。
除上述产品外，为满足车身照明中LED灯珠密度进一步提升的应用需求，纳芯微近日推出最新一代16通道和24通道车规级线性LED驱动新品NSL21916/24，为车身照明市场提供高性价比和高可靠性的一揽子解决方案！
车载照明领域全面布局
车载照明领域是纳芯微重点聚焦领域，除上述车身照明场景外，纳芯微也将陆续推出多个车规级LED驱动芯片新品，覆盖尾灯照明、头灯照明、内饰氛围灯以及车载背光等多个应用场景，为市场带来全系列国产车规级LED驱动芯片解决方案，敬请持续关注！
