2021/01/14
国内领先的信号链芯片及其解决方案提供商苏州纳芯微电子股份有限公司（以下简称“纳芯微”）宣布推出NSA5312用户可编程仪表放大器，其主要功能是对惠斯通电桥式原理的传感器（类如TMR传感器）提供电压型驱动信号，并对其输出信号进行放大、校准和温度补偿，以保证这类传感器在较宽的温度范围内可以得到较高的线性输出精度。

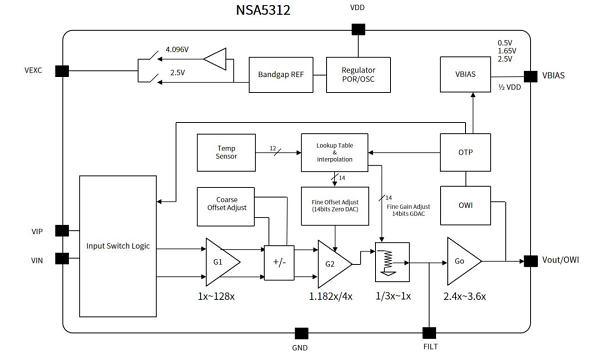

在实际应用中，很多物理量的测量最终会由传感器转换为对电阻抗的测量（桥式电路），例如压力、应力、磁（磁阻）等。NSA5312就是接口这一类型的传感器ASIC，其最主要的功能是提供传感器（电桥）的激励电压，并将传感器（电桥）阻抗值变化产生的微弱电压信号做可编程归一化放大。
传感器的灵敏度和零点温漂是两个最重要的DC指标。由于传感器物理特性的原因，在测量相同的磁场强度时，TMR传感器的输出值会随着温度变化而变化。NSA5312的另一个主要功能就是使用其内部温度传感器+LUT查表的方式，对不同温度下的传感器的灵敏度和零点指标采取温度补偿。
主要功能：
►提供2.5V/4.096V可选电压激励
►提供0.9456~1843倍的可编程信号放大
►提供14位传感器的灵敏度和零点校准
►提供基于查表分段线性拟合法的传感器温度校准（用于三温校准的应用场合）
►可编程输出信号带宽，最高信号带宽约为600kHz
►快速响应时间 <1μs
►提供输出偏置电压（0.5V/1.65V/2.5V）
►提供OWI用户可编程单线通信接口
►-40°C~125°C工作范围
►封装选项：DFN10/晶圆
应用场合
►TMR电流传感器信号调理
►压力传感器
►工业4~20mA变送器
NSA5312可与TMR（隧道磁阻）传感器配合，在没有任何磁芯的条件下，对PCB内层的电流进行高精度的电流采样。
