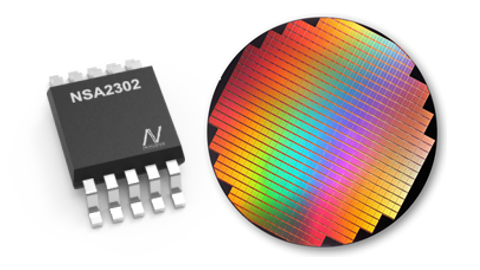

NSA2302是一颗专为桥式传感器提供的高集成、低成本、高精度的接口芯片，对传感器信号进行采集、放大和校准。NSA2302集成了低噪声仪表放大器（PGA），低功耗24位Σ—ΔADC，用于数字校准的DSP和12位DAC。NSA2302支持对传感器的零点、灵敏度的二阶温度漂移校准以及最高三阶的非线性校准，数字校准精度可以达到0.1％以内。这些校准逻辑都基于内部EEPROM所存储的校准参数，通过内置DSP进行计算。 NSA2302内部集成JFET控制器，通过这个功能，NSA2302还可以支持直接高电压供电的应用。NSA2302同时支持I2C／SPI数字输出、模拟输出，并支持复用模拟引脚的单线配置接口（OWI）来进行传感器后标定。
产品特性
• 集成电桥驱动，高精度PGA，24位高精度ADC，同时支持比例测量法，支持应变片类型或者电阻桥式传感器输入
• 支持传感器诊断及输出钳位功能
• 优秀的噪声性能：600nV＠OSR＝1024X，Gain＝32X（等效到输入噪声）校准精度：0.05％FSO（同时支持二阶温度系数、三阶非线性校准）
• 高精度内部温度传感器，（绝对精度＜0.5℃，分辨率＜0.01℃）支持多种外部温度传感器（二极管，二端、三端热敏电阻等）
• VDD支持3V~5.5V供电，通过JFET控制器，也可以支持外部高压供电
• 支持休眠工作模式，大幅减轻MCU负担，休眠下静态电流在常温条件下在200nA级别，同时支持外部电桥供电Power Down
• 支持SPI总线或者I2C数字接口输出，支持模拟量比例输出
应用场景
• 汽车后装压力传感器（空调压力/TMAP）
• 消费类/工业压力传感器模组（洗衣机液位/压力锅/咖啡机/豆浆机等）
• 工业压力传感器模组

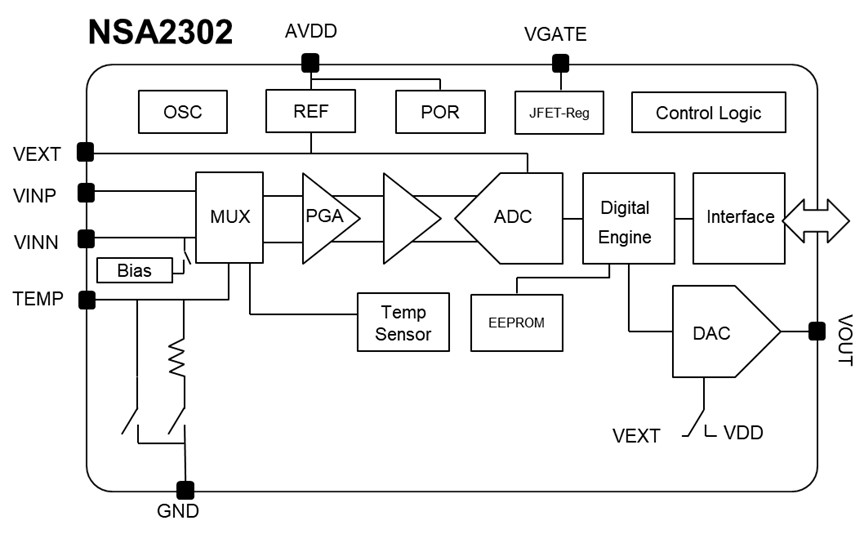

功能框图
